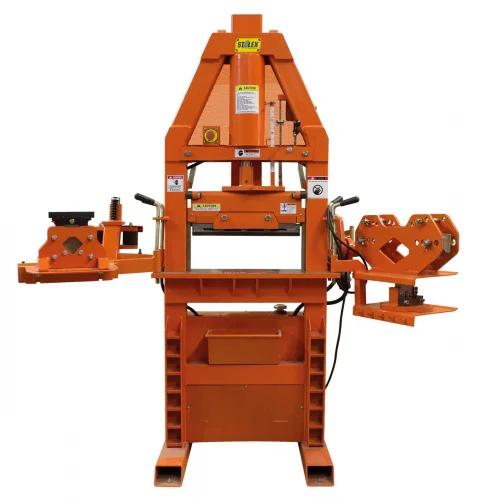

Металлообрабатывающий Мастер-Станок Stalex M42

Stalex М42

Основой Мастер-станка Stalex M42 является гидравлический пресс, размещённый на осевой линий конструкции станка, усилие пресса составляет 42 тонны.

Гидравлика станка:

в верхней части станка установлен гидравлический пресс

в нижней части станка размещён гидравлический бак (из которого гидравлическое масло подаётся в двухходовой цилиндр)

Рабочий стол размещён в центральной части станка, станок имеет 4 боковые опоры, на которых можно разместить более востребованные для клиента узлы станка.

Необходимый узел подводится с боковых опор и размещается по центру рабочего стола так чтобы осевая линия гидравлического пресса совпадала с центральной частью узла.

Мастер-станок Stalex M42 обрабатывает материалы (резка, гибка, пробивка отверстий листа и полосы, резка уголка, резка профильной трубы, резка сегментов круглой трубы, гибка круглой трубы) давлением, опуская-нагнетая двухходовой цилиндр на узел станка.

Станок имеет 6 основных узлов и комплекты штампов для гибки листа и полосы, гибки круглых труб и пробивки отверстий.

Резка листовой стали

при длине резки 300мм – макс. толщина реза 9,5мм

при длине резки 200мм – макс. толщина реза 12,7

наличие смежной линейки на рабочем столе для фиксации листа для рубки под углом



Пробивка отверстий

Узел перфорирования имеет 6 комплектов пробивки отверстий – 8; 10; 12; 16; 19; 25мм пример:

пробивка отверстий 25мм при толщине до 9,5мм

пробивка отверстий 19мм при толщине до 12,7мм



Гибка круглой трубы



Узел гибки круглой трубы продавливает заготовки при помощи гидравлического двухходового цилиндра с тремя сменными рабочими опорами. Помимо трёх рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Гибка труб круглого сечения:

" (12,7мм); " (19,05мм); 1" (25,4мм); 1 " (31,75мм) ;1 (38,1мм); 2" (50,8мм)

Резка профильной трубы



Резка профильной трубы от 12мм до 50мм, толщина стенки до 4,75мм

Резка уголка и резка сегментов круглой трубы



Резка стального уголка до 75х75мм, толщина стенки до 5мм

Вырубной пресс для труб до 25,4мм

Гибка и штапмы для гибки



Гибка листа - длина 500мм, толщина до 20мм
Stalex M42
Макс. усилие: 42 тонн
Габаритные размеры: 1210х1000х2350 мм
Масса: 500 кг
